Quais fatores determinam o diâmetro de uma coluna no Jet Grouting?

Que fatores determinam o diâmetro de uma coluna no Jet Grouting?

No jet grouting, o diâmetro da coluna é um parâmetro crítico que influencia diretamente a eficácia, eficiência e economia dos projetos de melhoria do solo. Ao contrário dos poços perfurados convencionais, as colunas jet-grout são formadas pela erosão e mistura do solo in-situ com jatos de fluido de alta pressão, o que significa que o seu diâmetro não é fixado por uma broca, mas depende de uma complexa interação de fatores. Compreender essas variáveis ​​é essencial para projetistas e operadores alcançarem as dimensões desejadas da coluna e as propriedades do solo-cimento. Este artigo analisa os principais fatores que determinamrejuntamento a jatodiâmetro da coluna, categorizado em parâmetros de equipamento, solo, operacionais e de projeto.

1. Equipamentos e Especificações Técnicas

Pressão do jato e vazão: Maior pressão do fluido (normalmente 30–60 MPa) e vazão aumentam a energia de erosão, aumentando o diâmetro da coluna. Os sistemas de fluido triplo geralmente atingem diâmetros maiores do que os sistemas de fluido único devido à maior ruptura do solo.

Projeto do bico: O diâmetro, o número e a orientação do bico afetam a velocidade do jato e o padrão de pulverização. Bicos maiores ou múltiplos podem ampliar a zona de erosão.

Velocidade de rotação e retirada: Rotação e retirada mais lentas permitem maior entrega de energia por profundidade, aumentando o diâmetro. No entanto, a lentidão excessiva pode causar erosão excessiva e colapso.

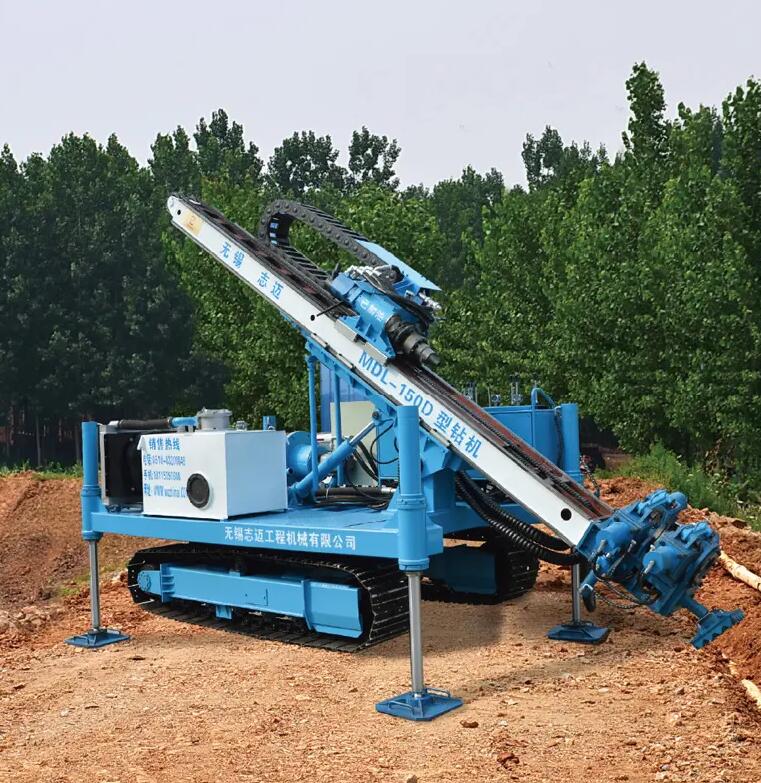

Tipo e potência da sonda: sondas avançadas com controle automatizado de parâmetros permitem diâmetros mais consistentes em condições variadas.

2. Características do solo

Tipo e densidade do solo: Solos granulares (areias, cascalhos) são mais erodíveis, muitas vezes produzindo diâmetros maiores do que argilas coesivas. Solos densos ou cimentados requerem maior consumo de energia.

Distribuição granulométrica de grãos: Solos bem graduados e com finos podem limitar a penetração do jato, reduzindo o diâmetro. Areias limpas ou lodos macios são ideais para colunas maiores.

Condições das águas subterrâneas: Lençóis freáticos elevados podem facilitar a propagação do jato, mas também podem remover o aglutinante se não forem controlados.

Tensão In-Situ: A pressão da sobrecarga em camadas profundas comprime a coluna, reduzindo o diâmetro em comparação com profundidades rasas.

3. Parâmetros Operacionais

Propriedades da mistura de argamassa: Viscosidade, tempo de pega e densidade influenciam a coesão do jato e a mistura do solo. As argamassas tixotrópicas podem manter formatos de colunas maiores.

Invólucro de ar ou água: Em sistemas de fluido duplo/triplo, os jatos de proteção preservam a energia do jato em distâncias mais longas, aumentando o diâmetro.

Etapas de levantamento e tempo de permanência: Algumas técnicas utilizam retirada escalonada com pausas para melhorar a mistura e o diâmetro.

4. Fatores de Projeto e Execução

Espaçamento e sobreposição de pilares: O diâmetro deve ser projetado para garantir a sobreposição em grades de pilares para paredes ou lajes.

Considerações sobre profundidade: O diâmetro geralmente diminui com a profundidade devido à perda de energia e ao confinamento do solo.

Requisitos de qualidade: Diâmetros maiores podem ser especificados para colunas estruturais, enquanto paredes cortadas podem priorizar a continuidade em detrimento do tamanho.

Implicações práticas e exemplo de caso

Em um projeto para estabilizar areia solta para um encontro de ponte, o diâmetro alvo do pilar era de 1,5 metros. Os testes iniciais com jateamento de fluido único a 40 MPa produziram diâmetros de apenas 1,1 metros devido à compactação da areia. A mudança para um sistema triplo-fluido com pressão de 50 MPa e retirada mais lenta (10 cm/min) atingiu o diâmetro necessário. Os testes de solo confirmaram a melhoria da uniformidade e resistência.

Monitoramento e Ajuste

Os sistemas de monitoramento em tempo real rastreiam parâmetros como pressão, vazão e torque, permitindo que os operadores ajustem as configurações dinamicamente. A verificação pós-construção via testemunhagem ou CPT garante a conformidade do diâmetro.

Conclusão

O diâmetro da coluna no jet grouting não é um resultado constante, mas controlável, moldado pelas capacidades do equipamento, resposta do solo e experiência operacional. Ao otimizar esses fatores, os engenheiros podem adaptar o jet grouting a diversos desafios geotécnicos, equilibrando desempenho com economia. À medida que as tecnologias de modelagem e monitoramento avançam, a previsão e o controle das dimensões das colunas se tornarão ainda mais precisos, solidificando ainda maisrejuntamento a jatopapel na engenharia de fundações moderna.
