Como uma plataforma de perfuração a jato rotativo de alta pressão cria colunas de solo-cimento?

Como uma plataforma de perfuração a jato rotativo de alta pressão cria colunas de solo-cimento?

A criação de colunas de solo-cimento usando um sistema rotativo de alta pressãoequipamento de perfuração a jatoé uma técnica sofisticada de melhoria do solo que transforma solos fracos e compressíveis em elementos estáveis ​​e resistentes. Conhecido internacionalmente como jet grouting, este processo envolve a mistura in situ de solo nativo com uma pasta de argamassa cimentícia injetada a pressões extremamente elevadas. As colunas ou painéis de solo-cimento resultantes podem aumentar significativamente a capacidade de suporte, reduzir o recalque e fornecer retenção de terra ou paredes de corte hidráulico. A eficácia deste método depende da imensa energia fornecida pelo jato de fluido de alta pressão para erodir e simultaneamente misturar o solo.

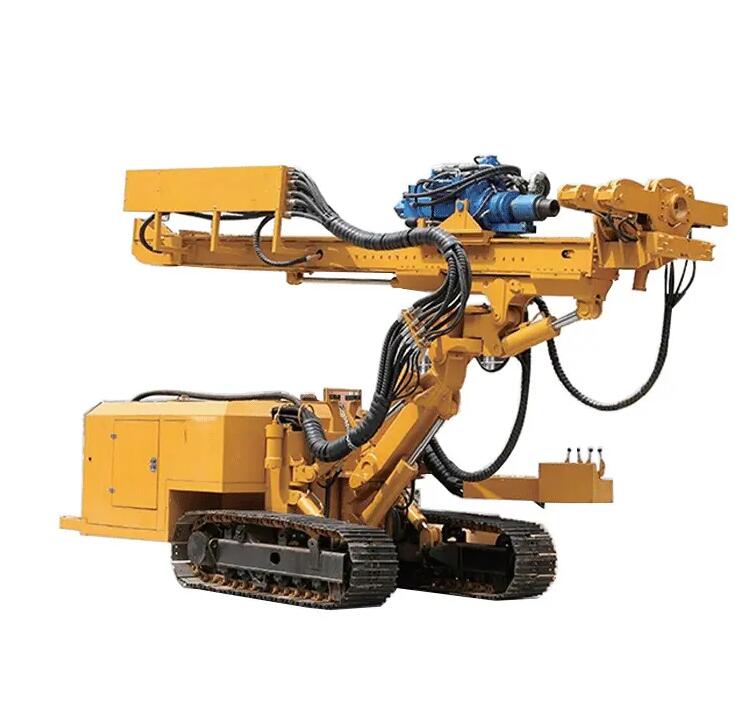

O processo começa com o posicionamento da plataforma de perfuração a jato rotativo de alta pressão no local designado da coluna. A sonda então perfura um furo guia até a profundidade de tratamento necessária usando uma coluna de perfuração de diâmetro relativamente pequeno, muitas vezes com a ajuda de um fluido de baixa pressão ou ar para remover cascalhos e estabilizar o furo. Esta fase inicial de perfuração garante que a coluna de jet grouting possa alcançar a zona alvo sem obstrução. Uma vez atingida a profundidade desejada, inicia-se a operação de jet grouting. A coluna de perfuração é conectada a uma bomba de alta pressão, capaz de gerar pressões que variam normalmente de 400 a 600 bar, e às vezes até mais altas. Esta bomba força uma pasta de argamassa através das hastes de perfuração e para fora através de bicos especialmente projetados localizados na base do monitor ou cabeçote de jato.

O núcleo da tecnologia está no monitor e na ação de jato. À medida que a argamassa é expelida dos bicos em velocidades supersônicas, ela forma um jato coerente e de alta energia que corrói com força a matriz do solo circundante. A plataforma de perfuração a jato rotativo de alta pressão começa então a girar e a retirar lentamente a coluna de perfuração do fundo do furo para cima. A combinação de rotação e retirada é cuidadosamente controlada para garantir um diâmetro uniforme da coluna. O poder erosivo do jato cria uma cavidade que é simultaneamente preenchida e misturada com a pasta de rejunte. Os parâmetros de velocidade de retirada, velocidade de rotação e pressão da bomba são calibrados com precisão com base no tipo de solo e no diâmetro desejado da coluna; por exemplo, a retirada mais lenta e a pressão mais alta geralmente resultam em uma coluna de diâmetro maior.

Existem vários sistemas de jet grouting, e a sonda de perfuração a jato rotativo de alta pressão pode ser configurada para o mais comum, o Sistema de Fluido Único, descrito acima. Neste sistema, apenas a pasta de argamassa atua como meio de corte e mistura. As partículas do solo são quebradas e misturadas com a argamassa de cimento para formar um material homogêneo de solo-cimento. As propriedades da coluna final, como resistência e permeabilidade, dependem das características originais do solo, da relação água-cimento da argamassa e da eficiência da mistura. O processo gera uma quantidade significativa de entulho – uma mistura de excesso de argamassa e solo deslocado – que retorna à superfície ao longo do anel do furo. Este entulho deve ser manejado e recolhido em sistema de contenção para posterior descarte ou tratamento.

A execução bem-sucedida desta técnica depende de um rigoroso controle de qualidade e da compreensão da interação solo-jato. Os operadores da plataforma de perfuração a jato rotativo de alta pressão devem monitorar e registrar continuamente todos os parâmetros principais, incluindo vazão, pressão, velocidade de rotação e velocidade de elevação. Testes de pré-produção, ou colunas de teste, são frequentemente realizados para confirmar as suposições do projeto e refinar os parâmetros operacionais para as condições específicas do local. Estas colunas de teste são posteriormente escavadas ou testemunhadas para verificar a sua geometria e testar a resistência das amostras de solo-cimento recuperadas. Ao controlar a entrada de energia e a cinemática do jato, o sistema rotativo de alta pressãoequipamento de perfuração a jatocria uma coluna de solo-cimento previsível e competente que reforça efetivamente o solo.
